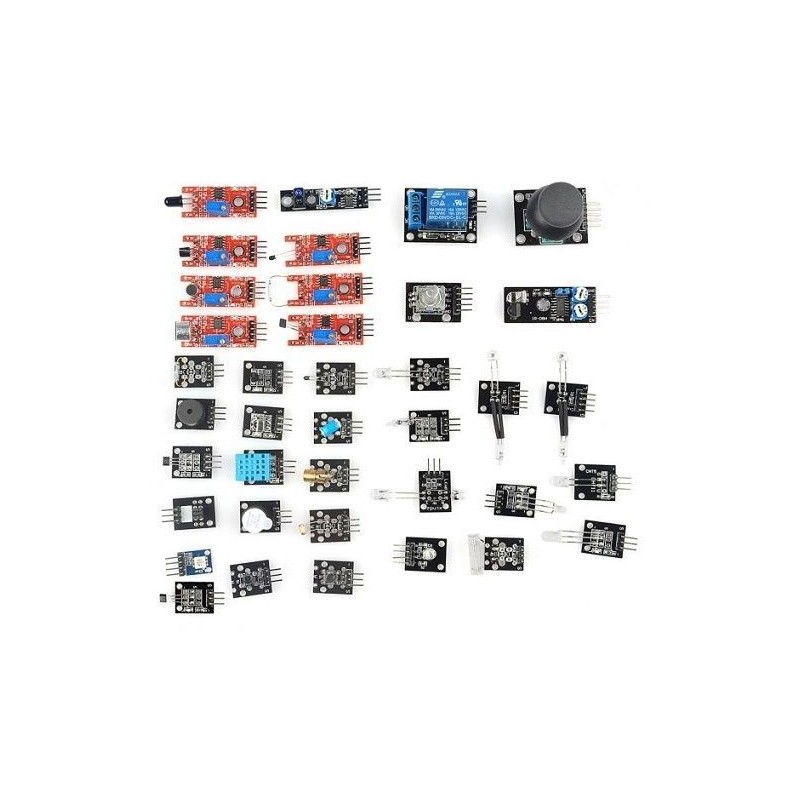

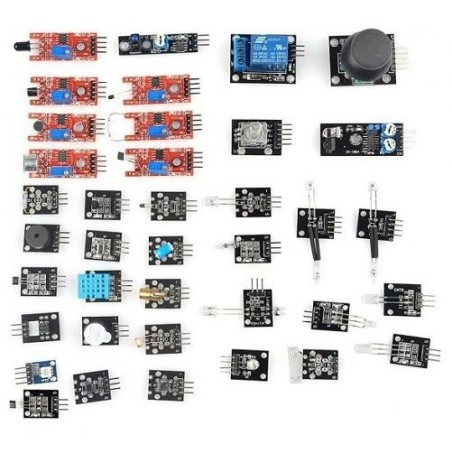

KIT DI SENSORI E MODULI 37IN1 PER ARDUINO E RASPBERRY PI

Qui di seguito vengono riportate dettagliate informazioni per ognuno dei moduli e sensori checompongono il Kit 37in1 per Arduino e Raspberry Pi:KY-001: Sensore di temperaturaSensore 1-Wire basato sul chip DS1820B20; è in grado dirilevare temperature nel range -55°C~+125°C, conapprossimazione di +/-0.5°C e precisione di 9-bit~12-bit.Specifiche Alimentazione: 3V~5V Range di rilevamento temperatura: -55°C~+125°C Precisione: 9-bit~12-bitKY-002: Sensore di vibrazioneBasato sul chip SW-18010P, permette di misurare daogni angolazione le vibrazioni derivanti da flessione,tocco e urto; fornisce un'uscita logica a livello alto incaso di rilevamento vibrazioni e un'uscita a livellologico basso in assenza di vibrazioni.Specifiche Tensione operativa: 12V Resistenza Open Switch: >10 MOhm Resistenza Closed Switch: <30 Ohm Ciclo di vita: >100 cicli di utilizzoKY003: Sensore ad effetto Hall per rilevamento campo magneticoAgisce come un interruttore segnalando presenza oassenza di un campo magnetico e fornendo un'uscita alivello logico ALTO=nessuna rilevazione, oppure alivello logico BASSO=campo magnetico rilevato; integraun LED indicatore di stato.Specifiche Alimentazione: 5V Consumo: 8mA (3mA in stand-by)KY-004: Modulo Pulsante KeyAgisce come un pulsante a pressione momentanea; tramiteil seguente codice di esempio, permette di agire sul LEDcollegato al pin 13 della scheda Arduino: quando ilpulsante Key viene premuto, il LED si spegne; il Pinidentificato con la serigrafia "S" (Segnale) va collegato alpin 10 della scheda Arduino.KY-005: Modulo di comunicazione IRBasato sulla comunicazione wireless ad infrarossi, puòessere utilizzato come un dispositivo di controllo remoto indiverse applicazioni, come sistemi di condizionamentodell'aria, apparecchi TV e DVD.Specifiche Tensione operativa: 5V Corrente: 30~60mA Consumo: 90mW Temperatura operativa: -25°C~80°CKY-006: Modulo Buzzer passivoIl modulo non produce automaticamente dei suoni, manecessita di un segnale AC, così come un altoparlanteelettromagnetico, nel quale il suono è prodotto a seguito diuna variazione di segnale.Specifiche Tensione operativa: 1.5V Corrente operativa: <25mA Frequenza operativa: 1.5-2.5KHzKY-008: Modulo LaserEmette un laser colore ROSSO, 650nm; il pin identificatocon la serigrafia "S" va collegato al pin Arduino +5VATTENZIONE: non puntare verso gli occhi!Consumo: 30mA@5VKY-009: Modulo LED RGB SMD Full-colorModulo LED full-color composto dai LED Rosso, Verdee Blu; tramite regolazione PWM è possibile ottenere levarie combinazioni di colore; il modulo, controllato dauna scheda Arduino, può essere utilizzato in applicazionicon effetti luminosi colorati.Specifiche: Tensione operativa: 5V Modalità di controllo LED: catodo comune LED: 5050 full color Corrente (max): 20mA Tensione: LED Rosso: 1.80V (2.4 max) LED Verde: 2.8V (3.6V) LED Blu: 2.8V (3.6V) Protezione LED: resistenza di limitazione da sovraccarico di correnteKY-010: Modulo Fotointerruttore OtticoUtilizza il LED integrato nella scheda Arduino; in caso diricezione di segnale, il modulo accende il LED.KY-011: Modulo LED 2-colori (Rosso-Verde)Utilizzato in diverse applicazioni, come lettori MP3,cuffie audio, videocamere digitali, DVD, impianti diautoradio, videogiochi ecc. A seconda del livello di uscitasulle 2 porte, il LED può essere verde, rosso o arancio.KY-012: Modulo Buzzer attivoE' sufficiente fornire alimentazione al modulo per ottenereun suono; tramite questo modulo non è possibiledeterminare la frequenza del suono, per questa funzione ènecessario il Buzzer passivo (KY-006).KY-013: Sensore analogico di temperaturaBasato su una termoresistenza NTC, è utilizzato perottenere dati sulla temperatura dell'ambiente circostante; idati vengono inviati alla scheda Arduino; può essereutilizzato in applicazioni di giardinaggio, sistemi diallarme domestici, ecc.Specifiche Termoresistenza: NTC Misurazione multipunto Temperatura operativa: -55°C~125°C Accuratezza: ±0.5°CKY-015: Sensore di temperatura e umiditàBasato sul sensore DHT11, fornisce in uscita un segnaledigitale proporzionale a temperatura e umidità rilevate; ilsensore DHT11 assicura elevata affidabilità ed eccellentestabilità a lungo termine, nonché tempi di reazione moltorapidi.Specifiche: Alimentazione: 3.3V~5.5V Range di rilevamento temperatura: 0~50 °C (appross. ±2°C) Range di rilevamento umidità: 20~90%RH (appross. ±5%RH) Risoluzione: umidità 1% RH; temperatura 1 ? Stabilità a lungo termine: <± 1% RH/AnnoKY-016: Modulo LED RGB full-colorModulo composto dai LED Rosso, Verde e Blu; tramite laregolazione dei pin PWM è possibile ottenere le variecombinazioni di colore; il modulo, controllato da unascheda Arduino, può essere utilizzato in applicazioni coneffetti luminosi colorati.Specifiche Tensione operativa: 5V Modalità di controllo LED: catodo comune Corrente (max): 20mA Tensione diretta: LED Rosso: 1.80V (2.4 max) LED Verde: 2.8V (3.6V) LED Blu: 2.8V (3.6V)KY-017: Sensore a mercurio per rilevamento inclinazionePermette di rilevare l'inclinazione di un oggetto; valida edeconomica alternativa ad un accelerometro 6-assi; permaggiori informazioni, fare riferimento al seguente tutorial.Specifiche Tensione operativa: 5VKY-018: Modulo FotodiodoBasato su una resistenza fotosensibile (LDR) utilizzata perindicare presenza o assenza di luce o per misurarnel'intensità; può essere utilizzato ad esempio negli impiantidi illuminazione.Specifiche Tipo di fotodiodo: Resistenza fotosensibile ad ultravioletti, infrarossi e luce visibile Tensione operativa: 5VKY-019: Modulo Relè 5VPermette di controllare un relè in maniera semplice edintuitiva; con questo modulo è possibile controllaremotori, carichi induttivi ed altri dispositivi; fondamentalein progetti di domotica o robotica.Specifiche Alimentazione: 5V Segnale di controllo: TTL (5V~12V) Carico massimo: 10A-250VAC Carico minimo: 10A-30VDCKY-020: Modulo sensore di inclinazioneDotato di una piccola sfera metallica che agisce su uncircuito in maniera dipendente dalla posizione stessa delsensore; può rilevare solo grandi variazioni nell'inclinazione,ma non l'angolazione.A seconda dell'inclinazione del modulo, cambiano lecondizioni dell'uscita S rispetto a GND: Modulo ORIZZONTALE rispetto al piano: S=livelloALTO = VCC Modulo VERTICALE rispetto al piano: S=livelloBASSO = 0VSpecifiche Tensione operativa: 3.3V~5VKY-021: Modulo magnetico con contatto ReedSensore magnetico (normalmente aperto) che si chiude inpresenza di un campo magnetico; include una resistenza da10KOhm e non necessita di altri dispositivi per il suofunzionamento; può controllare una fonte di luce con unrelè, sfruttando il campo magnetico (es. nei sistemi diallarme).Specifiche Tensione operativa: 3.3V~5VKY-022: Ricevitore IRModulo comunemente utilizzato per il controllo negliimpianti audiotelevisivi, di condizionamento dell'aria, dicontrollo dell'illuminazione e altri impianti domestici.Specifiche Angolo di ricezione: 90° Frequenza: 37.9KHz Tensione operativa: 2.7V~5.5V Distanza di comunicazione (max): 18mKY-023: Modulo joystick 2-assiJoystick resistivo multidirezionale con pulsante associatoalla pressione; i movimenti sui due assi sono correlati a 2potenziometri da 10Kohm; il modulo integra un pulsanteper la scelta di opzioni; il pulsante si attiva quando iljoystick viene premuto verso il basso.Specifiche Tensione operativa: 5VKY-024: Sensore ad effetto Hall per rilevamento campo magneticoRileva la presenza di un campo magnetico, fornendo inuscita una tensione proporzionale ad intensità edorientamento del campo magnetico stesso; comunementeutilizzato come sensore di prossimità o per calcolare,regolare o stabilizzare la velocità di un dispositivo;dispone di potenziometro per regolare la soglia diintensità (v. anche modulo KY-003) e fornisce un'uscitasingola di tipo ON/OFF.KY-025: Sensore Reed per rilevamento campo magneticoIn presenza di campo magnetico, lo switch presente sulmodulo viene attivato; la presenza del campo magnetico èindicata da un LED integrato.Specifiche Tensione operativa: 5VKY-026: Sensore di fiammaUtilizzato per rilevare presenza di fuoco o qualsiasi altrafonte di energia luminosa con lunghezza tra 760nm e1100nm, con un angolo di rilevazione di 60°; fornisce duetipi di segnale in uscita: A0: uscita analogica; segnale diuscita real-time sulla resistenza termica; D0: uscita digitale;quando la temperatura raggiunge una soglia stabilita; solgiaregolabile tramite potenziometro integrato.Specifiche Tensione operativa: 3V - 5.5VKY-027: Modulo Magic Light CupDotato di un sensore di inclinazione a mercurio e di unLED; quando il modulo subisce un'inclinazione, vieneattivato lo switch che permette al LED di accendersi;quando il modulo torna nella posizione di partenza, il LEDsi spegne.Al seguente link è disponibile un codice di esempio perl'utilizzo del modulo KY-027; per questo progettooccorrono due KY-027, inclusi nel Kit 37in1; ilpin identificato con la serigrafia "S" (Switch) va collegatoal pin Arduino "L" (LED)KY-028: Sensore di temperaturaBasato su una termoresistenza NTC permette di otteneredati sulla temperatura nell'ambiente circostante e diinviarlialla scheda Arduino; è presente un comparatore ditensione LM393 e un potenziometro per la regolazionedella sensibilità.Specifiche Tensione operativa: 3.3V-5v DC Corrente: 15mA Temperatura operativa: 20°C~50°CKY-029: Modulo LED 2-colori 3mmModulo LED Rosso/Verde, utilizzato in diverseapplicazioni come lettori MP3, cuffie audio, videocameredigitali, DVD, autoradio, videogiochi; molto simile alKY-011, questo modulo non permette di mescolare i duecolori nel caso in cui i 2 segnali di input sono a livelloalto.Specifiche Colore LED: Verde/Rosso Tensione operativa LED: Verde: 2.3V-2 .6 V Rosso: 1.9V-2 .2 V Corrente: 20mA Lunghezza d'onda: 571+625nm Intensità luminosa: 20-40mcd; 60-80mcdKY-031: Sensore di rilevamento di collisioneQuando il sensore rileva un impatto, il LED indicatoreintegrato emette un flash e il dato rilevato viene inviatoalla scheda Arduino.Specifiche Segnale di output: singolo canale Tensione operativa: 3V~5V DCKY-032: Sensore di rilevamento ostacoliPermette di dotare un robot della capacità di rilevare edevitare gli ostacoli; dispone di un trasmettitore e di unricevitore IR che emettono e ricevono luce infrarossa aduna determinata frequenza; sono presenti 2 potenziometriche permettono di adattare al meglio il funzionamento delsensore ai vostri progetti.Specifiche Tensione operativa: DC 3.3V-5V Corrente operativa: ?20mA Temperatura operativa: -10?~+50? Distanza rilevamento ostacoli :2cm~40cm Segnale di output: TTL, singolo canale(livello basso=presenza di ostacolo livello alto=assenza di ostacolo) Angolo di rilevamento: 35°KY-033: Sensore di rilevamento linee/bordiPuò dotare un robot della capacità di rilevare linee ebordi; dispone di un trasmettitore e di un ricevitore IR cheemettono e ricevono luce infrarossa ad una determinatafrequenza; è presente un potenziometro che permette diadattare al meglio il funzionamento del sensore ai vostriprogetti.Specifiche Tensione operativa: DC 3.3V-5V Corrente operativa: ?20mA Temperatura operativa: -10?~+50? Distanza di rilevamento ostacoli :2cm~40cm Segnale di output: TTL, singolo canale(livello basso=presenza di ostacolo livello alto=assenza di ostacolo) Angolo di rilevamento: 35°KY-034: Modulo LED 7-coloriBasato su un fotodiodo (Ø 5mm) ad alta luminosità; LEDcomposto dai colori rosa, giallo, verde; tramite opportunaprogrammazione formano le varie combinazioni di colori,emettendo un flash in sequenza per ogni tipo di colore; ilpattern di colori si completa in 15".Specifiche LED: Ø 5mm Colori: Rosa, giallo, verde Tensione operativa: 3V-4.5VKY-035: Sensore Bihor per rilevamento campo magneticoIl pin S, tramite tensione analogica, fornisce dati sullaforza del campo magnetico; il modulo si collega ai pinGND e 5V della scheda Arduino; la tensione in uscitaviene misurata tramite pin Arduino A5; è presente unLED che lampeggia relazione alla forza del campomagnetico; il pin identificato con la serigrafia "S"vacollegato al pin A5 Arduino.Specifiche Tensione operativa: 5V Consumo: 8mAKY-036: Sensore TouchPuò essere attivato sia tramite il tocco delle dita sulsensore stesso posto all'estremità del modulo, siaconnettendo il modulo ad un dispositivo metallico; èpresente un comparatore di tensione LM393.Specifiche del modulo KY-036: Tensione operativa: DC 5V Uscita: singolo canaleKY-037: Sensore di rilevamento suoniDotato di microfono Electret (ECM) ad alta sensibilità,dispone di due uscite: AO (uscita analogica): segnale ditensione in uscita in real-time del microfono DO (uscitadigitale): segnale di livello alto/basso in uscita; integra unpotenziometro per la regolazione della soglia d'intensità;questo microfono ha sensibilità maggiore rispetto al KY-038.Specifiche Tensione operativa: 3V-15V LED: 1x indicatore di alimentazione 1x indicatore di uscita del comparatore di tensione Uscita: analogica, digitale Sensibilità: regolabile (potenziometro)KY-038: Sensore di rilevamento suoniDotato di microfono Electret (ECM) ad alta sensibilità,dispone di due uscite: AO (uscita analogica): segnale ditensione in uscita in real-time del microfono DO (uscitadigitale): segnale di livello alto/basso in uscita; integra unpotenziometro per la regolazione della soglia d'intensità;questo microfono ha sensibilità leggemente inferioremaggiore rispetto al KY-037.Specifiche Tensione operativa: 3V-15V LED: 1x indicatore di alimentazione 1x indicatore di uscita del comparatore di tensione Uscita: analogica, digitale Sensibilità: regolabile tramite potenziometroKY-039: Modulo per rilevamento cardiofrequenzeModulo basato su un LED IR e un fototransistor cherilevano le pulsazioni cardiache tramite il tocco di un dito:un LED rosso lampeggia ad ogni pulsazione; il pinidentificato con la serigrafia "S" va collegato al pinArduino A0.KY-040: Encoder rotativoFornisce indicazioni sul numero dei giri del pomello esulla direzione di rotazione; può essere utilizzato conpotenziometri digitali ed è ideale per il controllo di motoripasso-passo e servomotori
